Highlights

• Leistung: 1,5 kW
• Eingangsstrom: 18 A
• Ausgangsstrom: 7,5 A
• Eingangsfrequenzbereich: 50 Hz / 60 Hz ( ± 5 %)
• Ausgangsfrequenzbereich: 0 Hz - 599 Hz
• Spannung: 200 V(-15 %) – 240 V(+10 %)
• „Side-by-side“-Montage: Kompaktes Design mit minimalem Platzbedarf, einfache Installation in engen Räumen
• Top Entry: Optimale Integration in einen Schaltschrank ist durch Top Entry möglich
• Push-in-Klemmen: Die Steuerklemmen sind Push-in-Klemmen, die einen einfachen Anschluss ermöglichen

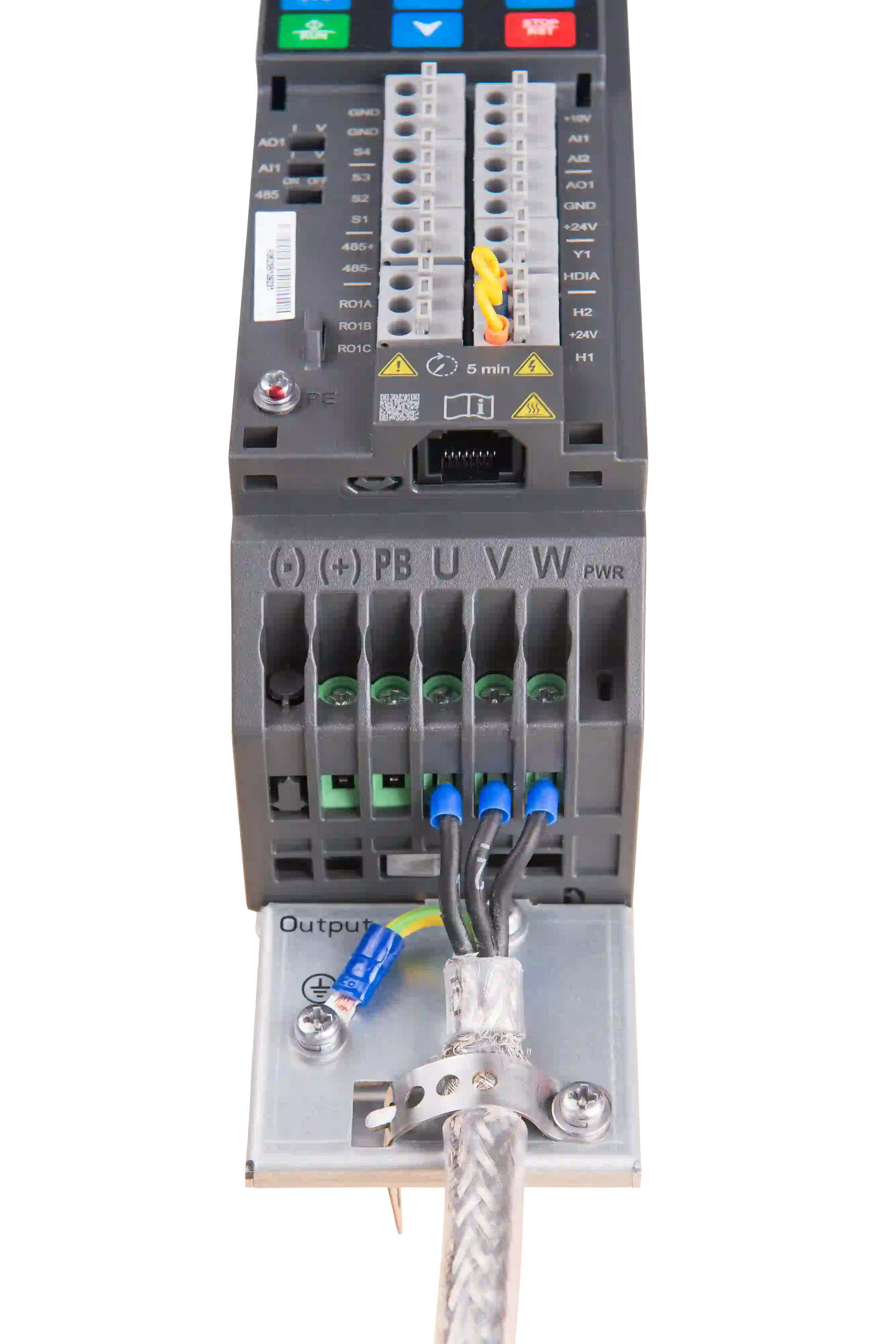

• Schirmmontageplatten: Geschirmte Kabel können EMV-gerecht sowohl auf der Unter- als auch auf der Oberseite montiert werden
• STO: Jeder Frequenzumrichter der ST300-Serie verfügt über die Sicherheitsfunktion STO (SIL3, PLe)
• Deutsches Benutzerhandbuch: Ein sehr detailliertes deutsches Benutzerhandbuch steht zum kostenlosen Download bereit
• Erstklassiger technischer Support durch Experten, umfassendes Benutzerhandbuch und hilfreiche FAQs
• Integrierter C3-Filter, höhere Stufe einfach über externe Filter möglich
• Modbus RTU: Der Frequenzumrichter verfügt über eine RS485-Schnittstelle mit dem Modbus-RTU-Standard
• Einstellmöglichkeiten: Über 40 digitale Eingangsfunktionen, über 20 digitale Ausgangsfunktionen und über 20 analoge Ausgangsfunktionen

Lieferumfang

• ST300 Frequenzumrichter
• Abschirmblech A/B

Technische Daten

Netzwerkeigenschaften
Eingangsspannung:	AC 1~ 200 V (-15 %) bis 240 V (+10 %)
Nennleistung:	1,5 kW
Eingangsnennstrom (bei 220 V):	18 A
Eingangsfrequenz:	50 Hz oder 60 Hz ±5 %, mit einer maximalen Änderungsrate von 20 %/s
Integrierte EMV-Filterklasse:	C3
Motoranschlussdaten
Steuerungsmodi	U/f-Kennlinie / Open Loop-Vektorregelung
Ausgangsspannung:	0 - 100 % der Versorgungsspannung
Ausgangsstrom:	7,5 A
Ausgangsfrequenz:	0 - 599 Hz
Rampenzeiten:	0,0 – 3600,0 s
Rampenfunktionen:	Linear / S-Kurve
Überlastfunktion:	150 % für eine Minute 180 % für 10 Sekunden
Trägerfrequenz:	1kHz - 15kHz einstellbar
V/f-Kurvenmodi:	Linear / Quadratisch / Einstellbar
Bremseinheit:	Integriert (externer Bremswiderstand möglich)
Motortyp:	Asynchroner Induktionsmotor oder Permanentmagnet-Synchronmotor
Digitale Eingänge
Programmierbare digitale Eingänge:	6, davon 4x max. 1kHz (S1-S4), 1x max. 50kHz (HDIA) mit 42 Eingangsfunktionen
Spannungspegel:	0 - 24 V DC
Logik:	NPN (aktiv, wenn der Eingang mit GND verbunden ist)
Maximale Spannung am Eingang:	30 V DC
Anzahl programmierbarer Impulseingänge:	1 (HDIA)
Maximale Eingangsfrequenz:	50 kHz, Tastverhältnis 30 bis 70 %
Auflösung für die Frequenzregelung:	0,1 %
Sicherheit STO:	Redundante Eingänge zum Anschluss an +24V über Öffnerkontakte für die Sicherheitsfunktion STO (sofortige Unterbrechung der Spannungsversorgung des Antriebs, wenn mindestens eine der Verbindungen zu +24V unterbrochen ist). Werkseitig über Kurzschlussbrücken an +24V angeschlossen (STO inaktiv).
Digitale Ausgänge
Programmierbare Ausgänge:	1 Open-Collector-Ausgang, max. 1 kHz
Spannungspegel:	24VDC, max. 30VDC, 50mA
Logik:	NPN (Ausgang ist aktiv gegen GND)
Minimale Ausgangsfrequenz:	0 Hz
Maximale Ausgangsfrequenz:	1 kHz
Anzahl der Funktionen:	25
Relaisausgänge
Programmierbare Ausgänge:	1
Terminalnummer:	RO1A: NO; RO1B: NC; RO1C: Gemeinsam (Wurzelkontakt)
Maximale Leistung AC:	250 V AC / 3 A
Maximale Gleichstromleistung:	30 VDC / 1 A
Anzahl der Funktionen:	26
Analoge Eingänge
Anzahl der analogen Eingänge:	2
Art der Eingaben:	AI 1: 0-10V / 0(4)-20mA AI 2: -10 bis +10 V
Auflösung für die Frequenzregelung:	max. Frequenz * 0,05 %, Toleranz ±0,5 % bei 25 °C
Analoge Ausgänge
Programmierbare Ausgänge:	1
Spannungsbereich:	0 - 10 VDC max. 5 mA
Aktueller Bereich:	0(4) - 20mA
Anzahl der Funktionen:	23
Kommunikation
RS485 (RTU)	Integriert
Abmessungen, Gewicht
Maße B1 x H1 x T1 (B x H x T)	70 mm x 190 mm x 155 mm
Abstand der Montagelöcher	W2 = 36 mm H2 = 180 mm
Durchmesser der Montagebohrung	5 mm
Nettogewicht:	1,25 kg
Umweltanforderungen
Betriebsumgebungstemperatur:	-10 °C bis 50 °C: keine Leistungsreduzierung erforderlich; Hinweis: Ab einer Umgebungstemperatur von 50 °C ist eine Leistungsreduzierung erforderlich. Weitere Informationen finden Sie in der Bedienungsanleitung.
Schutzklasse:	IP20
Höhe:	Unter 1000 m, bei über 1000 m die Leistung um 1 % pro 100 m Höhe reduzieren.
Vibration:	Max. Vibration ACC: 5,8 m/s2 (0,6 g)
Installationsrichtung:	Vertikal
Relative Luftfeuchtigkeit (RH)	<90 %
Normen
EN/ISO 13849-1	Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen Teil 1: Allgemeine Gestaltungsgrundsätze
EN/ISO 13849-2	Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen Teil 2: Validierung
IEC/EN 60204-1	Maschinensicherheit – Elektrische Ausrüstung von Maschinen Teil 1: Allgemeine Anforderungen
IEC/EN 62061	Sicherheit von Maschinen – Funktionale Sicherheit elektrischer, elektronischer und programmierbarer elektronischer Steuerungssysteme
IEC 61800-3:2018	Elektrische Antriebssysteme mit einstellbarer Drehzahl Teil 3: EMV-Anforderungen und spezifische Prüfverfahren
IEC/EN 61800-5-1	Elektrische Antriebssysteme mit einstellbarer Drehzahl Teil 5-1: Sicherheitsanforderungen – elektrisch, thermisch und energetisch
IEC/EN 61800-5-2	Elektrische Antriebssysteme mit einstellbarer Drehzahl Teil 5-2: Sicherheitsanforderungen – Funktion
