Frequenzumrichter ST500 2,2KW 500V
Frequenzumrichter ST500 2,2KW 500V
Normaler Preis
€355,81
Normaler Preis
Verkaufspreis
€355,81
Grundpreis
pro
Inkl. Steuern.
Preise zzgl. MwSt. zzgl. Versandkosten
Preise zzgl. MwSt. zzgl. Versandkosten
Lieferung
Verpackung
Alle Produkte werden robust in Spezialverpackungen verpackt und schnellstmöglich per UPS versendet. Innerhalb Deutschlands ist der Versand für eShop-Bestellungen bis 10 kg versandkostenfrei. Alle Preise und Lieferzeiten finden Sie in der Tabelle .
Extras
Zollabfertigung (Waren ab 1.000 EUR außerhalb EU): 54 EUR Warenverkehrsbescheinigung A.TR.: 89 EUR Ursprungszeugnis: 89 EUR Große Sendungen mit Palette: Preis auf Anfrage
Selbstabholer
Bitte rufen Sie vorher an.
Klicken Sie hier, um die Versandkosten anzuzeigen
Verfügbarkeit für Abholungen konnte nicht geladen werden
Highlights
Produktnummer: 62994
EAN: 4260409229334
- Leistung: 2,2 kW
- Nenneingangsstrom: 5,7 A
- Nennausgangsstrom: 5,0 A
- Spannung: 480 V (±10 %)
- Frequenz: 50/60 Hz, ± 5 %
- Optimale Voreinstellung der Parameter
- Kurze Installationszeit, einfache intuitive Inbetriebnahme

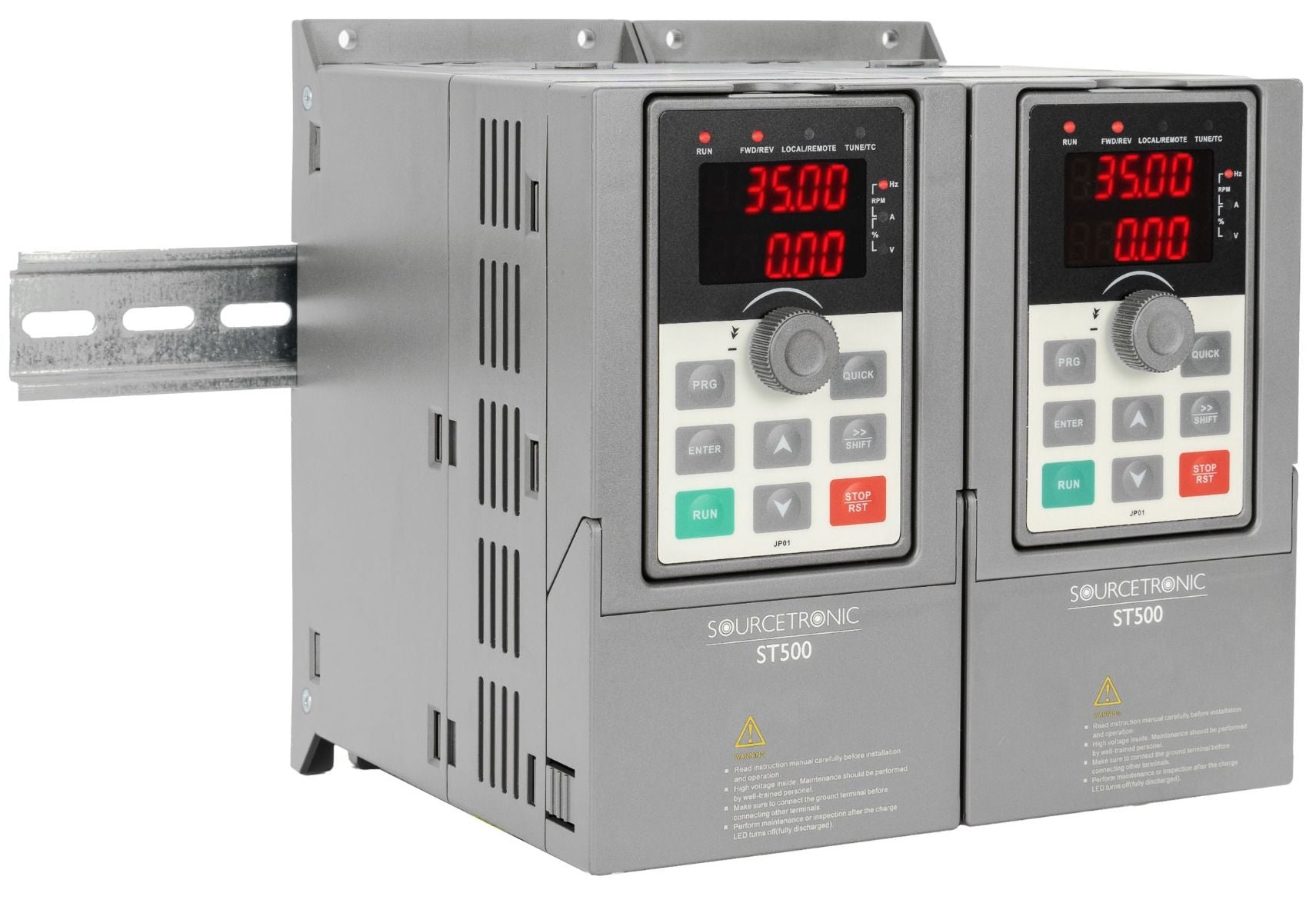

- Montage auf Tragschiene möglich
- Flexible digitale und analoge I/Os
- Motordrehzahl über Potentiometer einstellbar
- „Open-Loop-Boost-Modus“
- Automatische Schlupfkompensation
- Erweiterte PID-Funktionen
- Stopp-Funktion
Eingänge
Digitaler Eingang |
|
| Programmierbare digitale Eingänge: | 8 |
| Stromspannung: | 0 - 24 V DC |
| Logik: | PNP / NPN |
| Maximale Eingangsspannung: | 30 V DC |
| Anzahl programmierbarer Impulseingänge: | 1 |
| Maximale Eingangsfrequenz: | 100 kHz |
| Auflösung zur Frequenzregelung: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Analoge Eingänge |
|
| Anzahl der analogen Eingänge: | 3 |
| Art der Eingaben: | AI 1: 0-10 V / 0-20 mA AI 2: 0-10 V / 0-20 mA AI 3: -10-+10 V / 0-20 mA, PT100 |
| Auflösung zur Frequenzregelung: | max. Frequenz * 0,1% |
Ausgänge

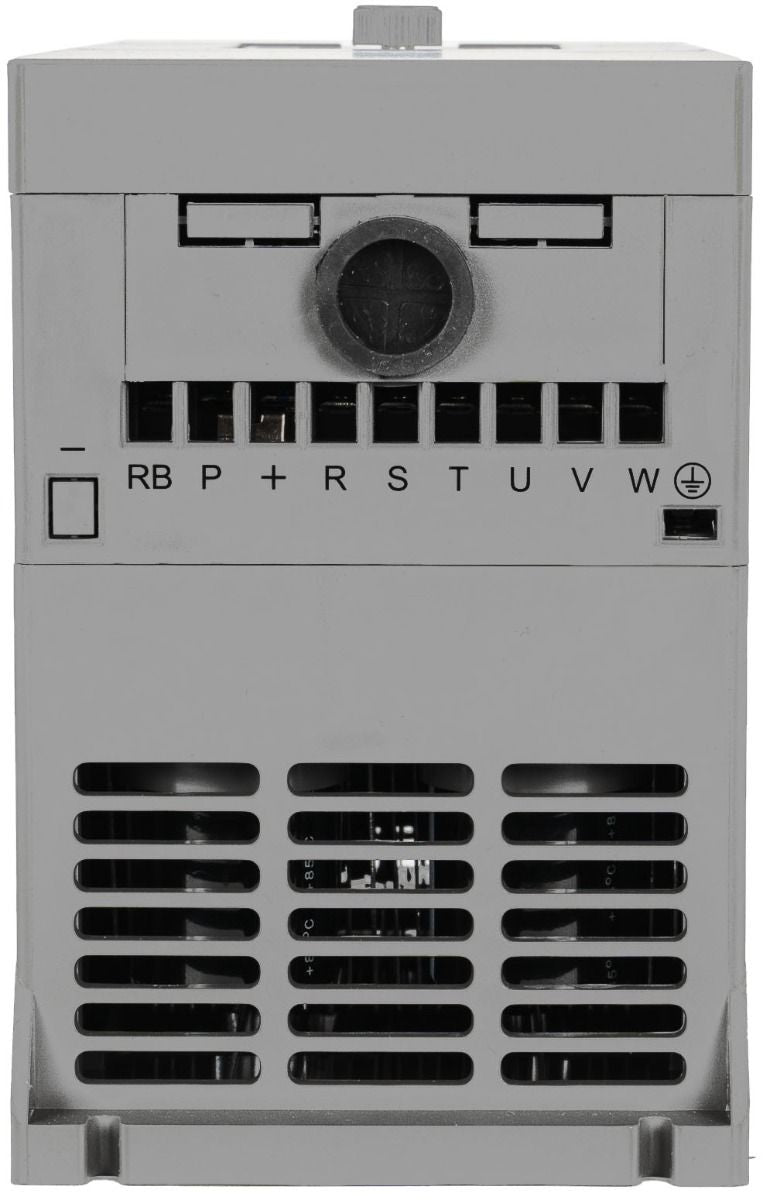

Ausgang (U,V,W) |
|
| Steuerungsmodi: | U/F-Kennlinie/Vektorregelung O. PG / Vektorkontrolle m. PG |
| Ausgangsspannung: | 0 - 100% der Stromversorgung |
| Ausgangsfrequenz: | 0 - 300 Hz (Vektorsteuerung) 0 - 3200 Hz (V/F-Steuerung) |
| Motornennspannung: | 500 V |
| Rampenzeiten: | 0,0 - 6500,0s |
| Rampenfunktionen: | Linear / S-Kurve |
| Überlastfunktionen: | 150 % für eine Minute 180 % für 2 Sekunden |
| Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
| U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Impulsausgang |
|
| Programmierbare Ausgänge: | 2 |
| Stromspannung | 24 V DC |
| Logik: | PNP |
| Min. Ausgangsfrequenz: | 0 Hz |
| Max. Ausgangsfrequenz: | 100 kHz |
Relaisausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Terminalnummer: | TA1 / TC1 (schließen) TB1 / TC1 (offen) |
| Ma. Leistung AC: | NEIN: 250VAC / 5A; NC:250VAC / 3A |
|
Max. Leistung DC: |
30 VDC / 1 A |
| Funktionen: | 39 |
Analoge Ausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Stromspannung: | 0 - 10 V DC max. 5mA |
| Aktuell: | 0 - 20 mA max. Bürde 250Ohm |
| Funktionen: | 16 |
Modbus |
|
| RS485 | Integriert |
Technische Daten
- Start/Stop-Rampe linear: 0,0-6500,0s
- PID-Rückkopplungssignal DC (0–10 V), DC (0–20 mA)
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtsbetrieb
- Reglerfreigabe/Klemmen/Bus
- 16 Festgeschwindigkeiten können frei eingestellt und durch Eingangssignale gewählt werden
- 10 Möglichkeiten zur Geschwindigkeitskontrolle
- Stufenlose Einstellung der PWM-Frequenz 1kHz-15kHz
- Steckplätze für Erweiterungen: spezielle Pumpensteuerung, I/O-Erweiterung, Inkrementalgeber
- Ausgangsfrequenz:
- Vektorsteuerung: 0–400 Hz
- V/F-Steuerung: 0–320 Hz
- Steuerungsmodus:
- V/F-Steuerung (linear, quadratisch)
- Vektorregelung ohne PG
- Genauigkeit: 0,5 %
- Geschwindigkeitsregelung:
- Regelbereich 1:100
- Genauigkeit 0,5 %
- Drehmoment:
- Automatische Verstärkung für niedrige Frequenzen bis hinunter zu 1 Hz
- Manuelle Erhöhung 0,1 % – 30 %
- Reaktionszeit: <40 ms
- Anlaufdrehmoment: 150 % ab 0,5 Hz
- Geschwindigkeitsbegrenzungen einstellbar
- Closed-Loop-Technik
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, ...
- Fehlermeldung
- Tastatursperre
- Automatische Funktionen:
- Anzeige der Motorparameter
- Spannungsregelung (AVR)
- Nullspannungsschalten
- Aktive Strombegrenzung
- Neustart nach Stromausfall
- Schlupfkompensation
- DC-Bremsfunktion (Zeit, Intensität, Frequenz) & JOG-Steuerung
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Elegante Vermeidung von Vibrationen durch Sperren von Frequenzen
- Variable Drehzahl durch kontinuierliches Drehmoment
- Fehlerspeicher
- Temperatur -10°C bis +40°C über NN ohne Leistungsreduzierung
- Lagertemperatur -20°C bis +65°C
- Luftfeuchtigkeit 90 % RF – ohne Kondensation
- Höhen bis 1.000m über dem Meeresspiegel ohne Leistungsreduzierung
- Sicherheitsstandards gemäß IEC61800-5
- Elektromagnetische Verträglichkeit gemäß IEC61800-3
- Vibrationstest unter 5,9 m/s² = 0,6 g
- Schutzklasse: IP20 (EN 60529), NEMA 1
- RoHS-konform
- CE-konform
Gehäusearten und Abmessungen
Nennspannung |
Ausgangsleistung [kW] |
Nenneingangsstrom [A] |
Nennausgangsstrom [A] |
Gehäuseabmessungen (LxBxH) [mm] |
Einbaumaße (LxBxT) [mm] |
Gewicht [kg] |
| Dreiphasig, 500 V | 2.2 | 5.7 | 5,0 | 185x90x154 | 174x65x5 | 1.0 |
Integriertes Schutzkonzept
- 100 % Erdschlussschutz
- Über- und Unterspannung
- Über- und Unterstrom
- Überhitzungsschutz
- Überspannungsstillstand
- Überhitzungsschutz
- Kommunikationsfehler
- PID-Feedback-Abnormität

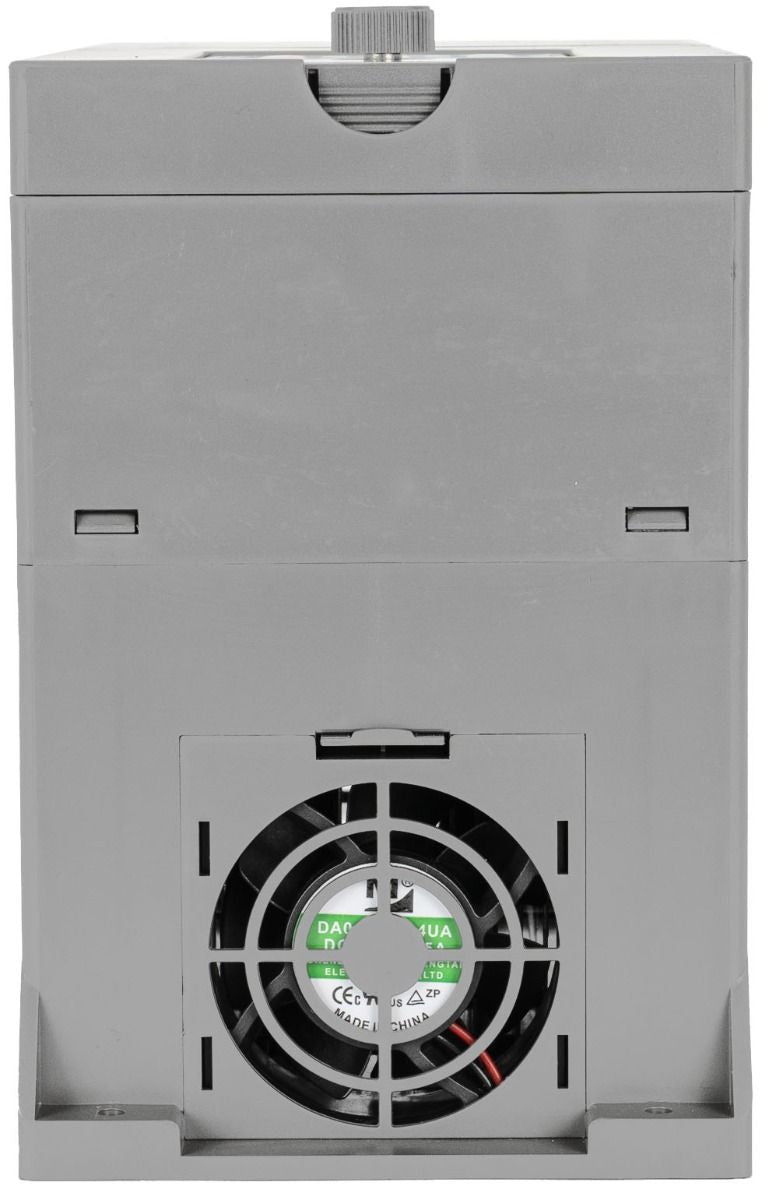

- Kühlung entsprechend der Leistungsaufnahme (Lüfter temperaturgeregelt)
- Passwortschutz
- Automatischer Selbsttest nach Neustart
- Stromausfallüberbrückung

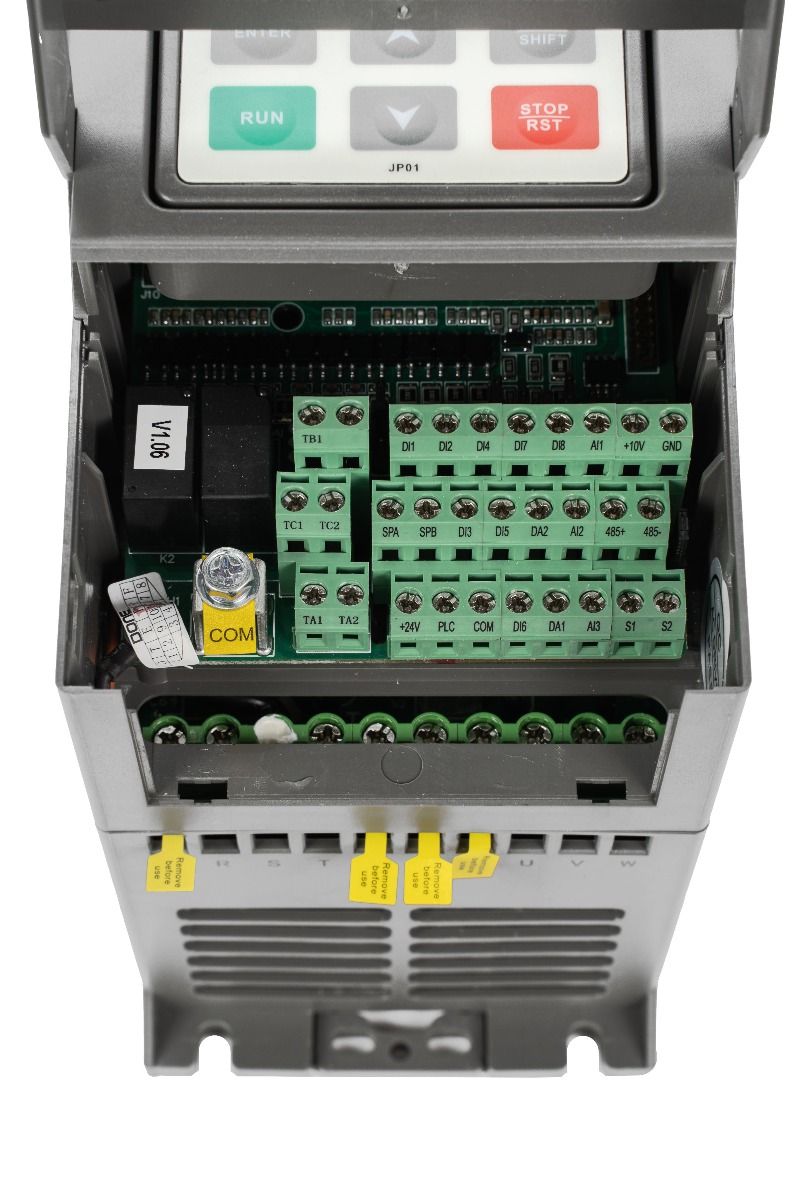

E/A-Schnittstellen
- Digitale und analoge E/A – flexible Konfiguration
- 8 digitale Eingänge 9-30VDC (PNP/NPN)
- 3 analoge Eingänge (0-10 V / 0-20 mA)
- 2 digitale Ausgänge 0-24 VDC / 0-40 mA
- Impulsausgang 0-50 kHz
- 2 analoge Eingänge 0-10 VDC, 0-20 mA
- 2 Relaisausgänge (250VAC/30VDC, 5A)
- RS485-Schnittstelle
