Ausgänge

Integriertes Schutzkonzept

• Erdschlussschutz
• Über- und Unterspannungsschutz
• Überstromschutz
• Über- und Unterlastschutz
• Temperaturanzeige Gleichrichter und IGBT-Endstufe
• Schutz vor Übertemperatur
• Überspannungsschutz beim Bremsen
• Externes Stoppsignal
• Sicher abgeschaltetes Drehmoment (STO)
• Stoppen, wenn die Kommunikation unterbrochen wird
• Erkennung von Anomalien im PID-Signal und PG-Fehler
• Eingang für Motortemperatur-Bimetallschalter/PTC
• Passwortschutz
• Automatischer Selbsttest nach Neustart

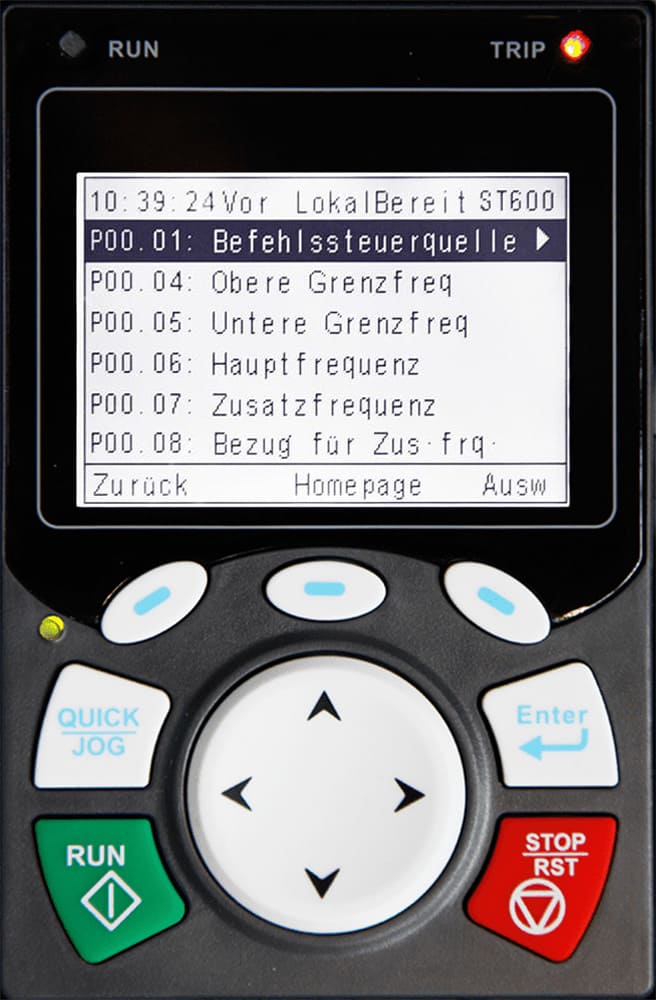

Anzeige und Funktionen

• Anzeige:
• Frequenz, Strom, Spannung, Drehmoment, PID, ...
• Fehlermeldungen
• Tastensperre / Parameterübertragung
• Sprachen: DE, EN
• Fehlermeldungen:
• Fehlertyp
• Ausgangs- und Busspannung
• Ausgangsstrom
• Soll- und Istfrequenz
• Status der Wechselrichterklemmen
• Temperatur
• Automatische Funktionen:
• Messung von Motordaten
• Spannungsnachregelung (AVR)
• Aktive Strombegrenzung
• Neustart bei Netzausfall
• Schlupfkompensation

Gehäusetypen und Abmessungen

Umfeld

• Temperaturbereich -10°C bis +40°C bei Nennlast
• Lagertemperatur -20°C bis +65°C
• Luftfeuchtigkeit 90 % RF – ohne Kondensation
• Bis 1000m über dem Meeresspiegel ohne Leistungsreduzierung einsetzbar
• Vibrationstest unter 5,9 m/s² = 0,6 g
• Sicherheitsniveau gemäß IEC61800-5-1/2+A1
• Elektromagnetische Verträglichkeit nach IEC61800-3
• Schutzklasse: IP20 (EN 60529), Verschmutzungsgrad 2
• RoHS-konform
• CE-konform

Lieferumfang

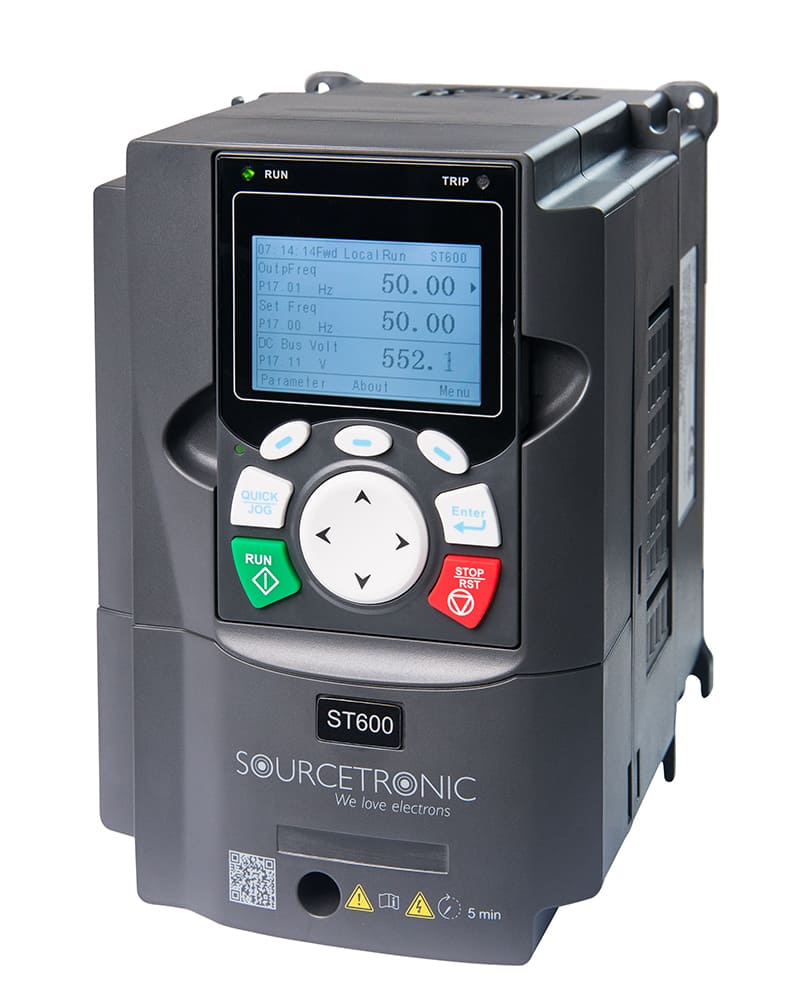

• Frequenzumrichter ST600
• Deutsche Bedienungsanleitung

Weitere Funktionen

• Motornennfrequenz 50Hz und 60Hz
• Vorwärts- und Rückwärtsbetrieb
• Reglerfreigabe Bedienfeld/Klemmen/Bus
• 16 konfigurierbare Geschwindigkeitsstufen, wählbar über digitale Eingänge
• 12 verschiedene Geschwindigkeitsregelungsoptionen
• Taktfrequenz stufenlos einstellbar: 1,2kHz-15,0kHz (PWM)
• „Open-Loop-Boost-Modus
• DC-Bremsfunktion (Dauer, Stärke, Frequenz) und JOG-Steuerung
• Gleichzeitige Steuerung mehrerer Antriebe „Slave-Vector-Control“
• Reduzierte Motorgeräusche durch präzise PWM-Funktion
• Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
• Variable Drehzahl mit konstantem Drehmoment
• „Plug & Play“

Digitalisierung der Antriebstechnik – Bussysteme, Internet und Karten

Der Frequenzumrichter verfügt über eine Standard-485-Kommunikation und ist flexibel erweiterbar mit PG-Karte, SPS-Karte, IO-Karte, ProfiNet, Profibus, WLAN, Bluetooth, CANopen usw. Die PG-Karte nutzt digitale Filtertechnologien zur Verbesserung der elektromagnetischen Verträglichkeit und ermöglicht einen stabilen Empfang des Encodersignals über große Entfernungen. Im Vergleich zum herkömmlichen Verfahren verdoppelt sich die Entstörungsleistung. Hohe Geschwindigkeit wird durch 2 x HDI erreicht, und Hochgeschwindigkeits-AB-Impulse werden ebenfalls als Eingangssignal unterstützt.

Vorbeugende Wartung – Kontinuierliche Verbesserung Ihrer Produktion

Ihre elektromotorische Anwendung erfordert zuverlässige Leistung. Maximale Anlagenverfügbarkeit und Betriebssicherheit erreichen Sie durch maßgeschneiderte Services, wie beispielsweise die drahtlose Fehlersuche per Fernzugriff oder Bluetooth-Zugriff über die Smartphone-App. Die Parametersätze lassen sich schnell über den USB-Anschluss auslesen. Ein externer Uplink ermöglicht die Aufzeichnung der Betriebskennlinie des Wechselrichters für Wartung und Analyse.

Nachhaltigkeit – Energieeffizienz und IE2-Klasse nach IEC 61800

Bis zu 70 % des weltweiten industriellen Stromverbrauchs werden für den Antrieb von Elektromotoren verwendet. Pumpen zählen zu den häufigsten Anwendungen und bieten das größte Einsparpotenzial. Frequenzumrichter können helfen, die Herausforderungen der Energiewende zu lösen. Denn bei halber Drehzahl wird nur ein Achtel der Energie benötigt. Interessant: Sourcetronic-Frequenzumrichter erfüllen bereits heute die strengsten Anforderungen der Norm IEC 61800-9 für Energieeffizienz und sind nach IE2 klassifiziert.
