Pumpen und Pumpensteuerungen sind aus der heutigen Technik nicht mehr wegzudenken. Pumpen dienen hauptsächlich der Kühlung verschiedener Systeme oder dem Transport von Flüssigkeiten. Ihre Anforderungen und die Pumpensteuerung unterscheiden sich daher deutlich. Kleinere Pumpen müssen völlig anders angesteuert werden als größere Pumpen mit höherer Leistung. Auch der Anlauf- und Bremsvorgang der verschiedenen Pumpengrößen unterscheiden sich deutlich. Dies erfordert völlig unterschiedliche Eigenschaften der Pumpensteuerung.

Was ist eine Pumpensteuerung und welchen Zweck hat sie?

Der Regler regelt die Pumpendrehzahl und damit die Förderleistung der Pumpe. Die Eingangsgrößen werden von verschiedenen Sensoren, wie Durchflussmessern und Füllstandssensoren, vorgegeben. Diese Informationen steuern den Pumpenregler, der die Drehzahl der Pumpe optimal regelt. Eine einfache Möglichkeit zur Pumpensteuerung ist der Einsatz von Wechselrichtern, Umrichtern oder Frequenzumrichtern . Die Drehzahl wird durch die Steuerung der Amplitude oder durch die Änderung der Frequenz variiert. Durch den Einsatz des Wechselrichters arbeitet die Regelung sehr effektiv und schnell, was sich in der guten Regelbarkeit der Pumpanlagen widerspiegelt.

Die Pumpensteuerung per Frequenzumrichter

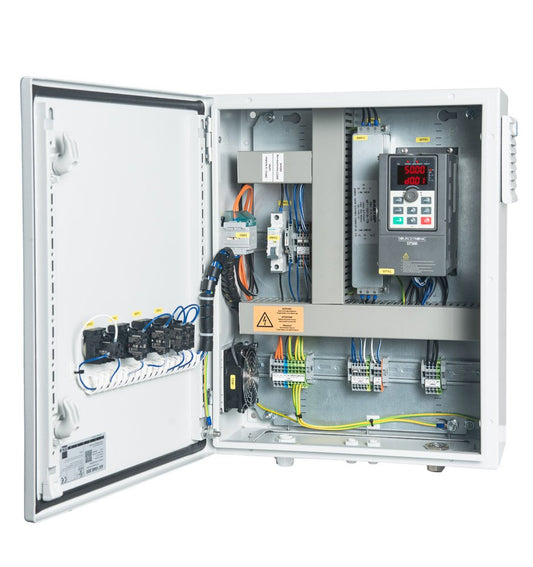

Ein Frequenzumrichter ist ein Wechselrichter, der in einer oder mehreren Phasen Wechselstrom mit variabler Frequenz und Spannung erzeugt. Mit diesem frequenzgeregelten Ausgangswert wird ein Drehstrommotor angetrieben und gesteuert. Das Funktionsprinzip des Wechselrichters besteht darin, dass eine eingehende Wechselspannung zunächst in den jeweiligen Phasen mit Dioden und Filterkondensatoren als Zwischengröße gleichgerichtet und anschließend über einen gesteuerten Transistor invertiert wird. Die Ausgangsfrequenz sowie die Ausgangsspannung/der Ausgangsstrom jeder Phase können über eine integrierte Schaltkreissteuerung geregelt werden. Der Antrieb zur Steuerung der Pumpe kann entweder in der integrierten Pumpe oder in Schaltschränken untergebracht werden. Die IP-Schutzart des Schaltschranks für die Steuerung muss Schutz vor Staub, Wasserüberhitzung sowie elektromagnetischen und mechanischen Störungen bieten.

Vorteile einer Pumpensteuerung mit Frequenzumrichter

Pumpensteuerungen gibt es in vielen Varianten, doch die Option mit Frequenzumrichtern zählt zu den elegantesten. Durch die Regelung der Frequenz lässt sich beispielsweise die Förderleistung von Umwälzpumpen flexibel an den tatsächlichen Bedarf anpassen und so hohe Einsparungen beim Energieverbrauch der Pumpenanlage erzielen. Die Pumpensteuerung zeichnet sich dadurch durch hohe Energieeffizienz aus. Gerade in industriellen Umgebungen mit variablen Fördermengen lassen sich so hohe Einsparpotenziale erzielen. Darüber hinaus stehen zahlreiche Programme zur Pumpensteuerung zur Verfügung, die Motoren schonen und so den Wartungsaufwand minimieren. Ein weiteres Plus ist die schnelle Regelbarkeit der Pumpenanlage: Die Umrichter in der Pumpensteuerung reagieren in Sekundenbruchteilen auf Veränderungen der Sensoren und können so schnell ausgleichen und Verbesserungen vornehmen.
